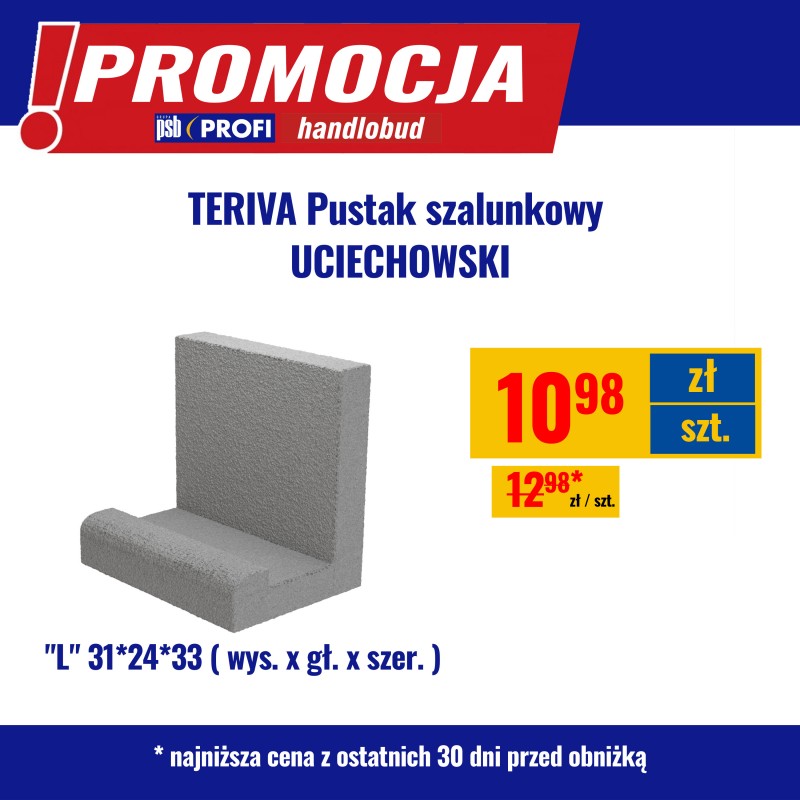

Kształtka wieńcowa zewnętrzna L TERIVA Uciechowski 31 × 24 × 33 cm

Keramzytobetonowy szalunek tracony wieńca stropowego

Kształtka wieńcowa zewnętrzna L TERIVA Uciechowski 31 × 24 × 33 cm

Zewnętrzna kształtka wieńcowa L Uciechowski jest prefabrykowanym elementem z lekkiego betonu keramzytowego. Tworzy zewnętrzną ściankę szalunku traconego wieńca w stropie o wysokości 24 cm. Dzięki temu ogranicza potrzebę wykonywania i ryglowania tradycyjnego deskowania przy krawędzi stropu, przyspieszając przygotowanie do betonowania.

Parametry techniczne

Wymiary i parametry dotyczą wariantu wskazanego w tytule. Projekt konstrukcji, zbrojenie, klasa betonu i sposób podparcia muszą wynikać z dokumentacji technicznej.

Najważniejsze zalety

• wykonanie z lekkiego keramzytobetonu;
• dopasowanie do stropów o wysokości 24 cm;
• ograniczenie tradycyjnego deskowania wieńca opuszczonego;
• ułatwienie zachowania równej krawędzi stropu;
• możliwość murowania na zaprawie cementowo-wapiennej, ciepłochronnej lub klejowej dobranej do systemu;
• zastosowanie w stropach TERIVA, innych gęstożebrowych oraz zgodnych stropach z płyt kanałowych.

Zastosowanie

Element należy traktować jako część systemowego wykonania wieńca, a nie jako samodzielny element nośny. Jego położenie i współpraca ze zbrojeniem wynikają z projektu stropu.

• stropy TERIVA o wysokości 24 cm;
• inne zgodne stropy gęstożebrowe;
• wybrane stropy z płyt kanałowych;
• wieńce opuszczone;
• budownictwo jednorodzinne;
• garaże i budynki gospodarcze;
• obiekty użyteczności publicznej.

Przygotowanie i montaż

1. Sprawdź typ stropu, jego wysokość oraz położenie wieńca w dokumentacji.
2. Przygotuj stabilne podparcie i ułóż belki oraz elementy stropowe zgodnie z instrukcją systemu.
3. Muruj kształtki L w zewnętrznej linii wieńca, zachowując pion, poziom i pełne podparcie.
4. Po związaniu zaprawy ułóż zbrojenie wieńca, belek i pozostałe elementy wskazane w projekcie.
5. Przed betonowaniem sprawdź szczelność, stabilność, otulinę i rozmieszczenie zbrojenia.
6. Betonuj strop monolitycznie w sposób ograniczający punktowe parcie i przesunięcie kształtek.

Do murowania stosuje się zaprawę cementowo-wapienną, ciepłochronną albo klejową odpowiednią do materiału i technologii. Rodzaj zaprawy, grubość spoiny oraz ewentualne dodatkowe zabezpieczenie kształtek powinny wynikać z instrukcji wykonawczej.

Jak obliczyć potrzebną ilość?

Długość pojedynczej kształtki wzdłuż wieńca wynika z jej szerokości 33 cm. Orientacyjnie na 1 metr bieżący potrzeba około 3,03 sztuki, przed uwzględnieniem spoin, narożników i docinek.

Policz każdy odcinek wieńca osobno i uwzględnij narożniki, otwory, uskoki oraz miejsca połączeń. Dobierz również kształtki wewnętrzne i narożne, jeśli wymaga ich konkretny układ stropu.

Transport i składowanie

Kształtki transportuj na stabilnym podłożu, zabezpieczone przed przesuwaniem i uderzeniami. Składuj na równym placu, chroniąc cienkie ścianki oraz naroża przed punktowym obciążeniem i kontaktem z wodą zalegającą.

Bezpieczeństwo wykonania

Przed betonowaniem odbiór zbrojenia, podpór i szalunku powinien wykonać uprawniony kierownik lub osoba odpowiedzialna za konstrukcję. Podczas montażu stosuj ochronę osobistą i zabezpieczenie przed upadkiem z wysokości. Nie stawaj na niestabilnych kształtkach ani nie obciążaj ich przed związaniem zaprawy.

Najczęściej zadawane pytania

Zaplanuj cały układ konstrukcyjny

Przygotuj typ i wysokość stropu, długość wieńca, liczbę narożników oraz rysunki konstrukcyjne. Na tej podstawie można policzyć kształtki zewnętrzne, wewnętrzne i narożne bez przypadkowych zamienników.
